Интроскопы: основные вопросы приобретения, монтажа и использования
Для повышения уровня безопасности и предотвращения проноса опасных или запрещённых предметов, а также незаконной транспортировки товаров и ценностей, применяются интроскопы — специализированные устройства досмотра.
# Интроскопы
Содержание:

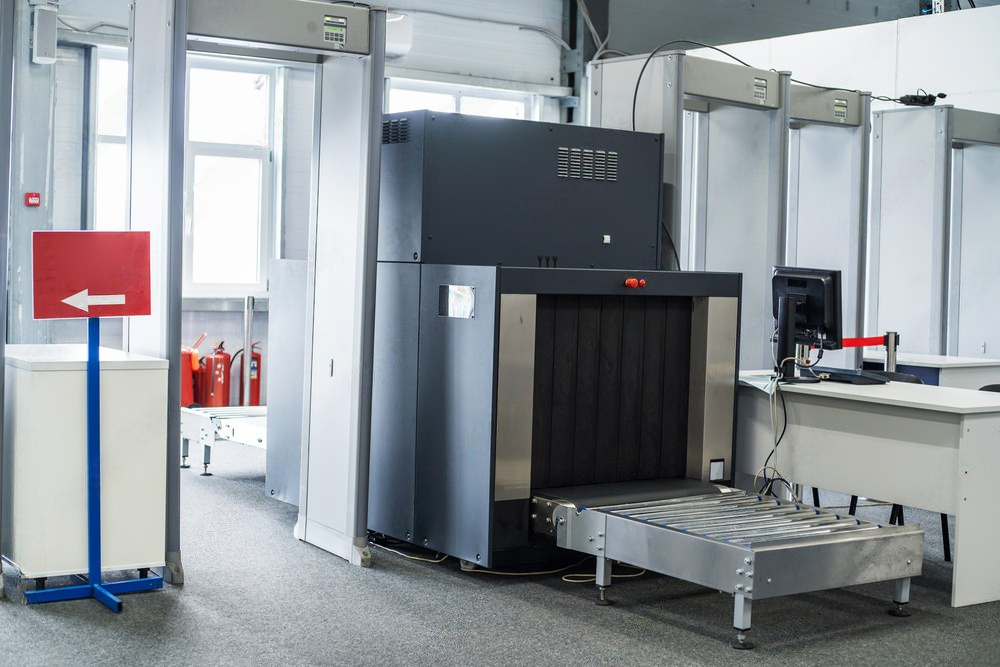

Интроскоп – досмотровое оборудование, предназначенное для детального обследования некоего грузового места на предмет его содержимого без непосредственного вскрытия. При этом объект досмотра может иметь самые различные размеры и свойства – от почтового отправления до полноценного грузового контейнера с толстыми металлическими стенками. Альтернативой интроскопу при сохранении заданного уровня безопасности может быть только полный досмотр в прямом смысле вручную, что на несколько порядков снизит пропускную способность, либо потребует увеличение штата сотрудников на те же порядки. Именно в силу экономической выгоды от их применения интроскопы получили свое очень широкое распространение в самых различных отраслях и на самых различных объектах – прежде всего, транспортной инфраструктуры для противодействия террористической угрозе, в пограничных и таможенных органах для контроля прохождения грузов через границу, для контроля почтовых отправлений, при обеспечении безопасности массовых мероприятий, на предприятиях для предотвращения хищений, в системах допуска в государственные и правительственные учреждения, в правоохранительных и силовых структурах и т.п.
Как работает интроскоп?
Принцип работы интроскопа основан на использовании рентгеновского излучения. По ленте конвейера исследуемый багаж попадает в камеру, где подвергается воздействию рентгеновских лучей (от установленного внутри камеры излучателя). Разные вещества, разные материалы имеют разную степень поглощения и отражения рентгеновских лучей. Таким образом, после прохождения через исследуемый объект на чувствительный элемент (матрицу) лучи попадут с разной степенью ослабления. В результате на матрице отобразится проекция всего содержимого багажа. Изображение получается исключительно монохромным.

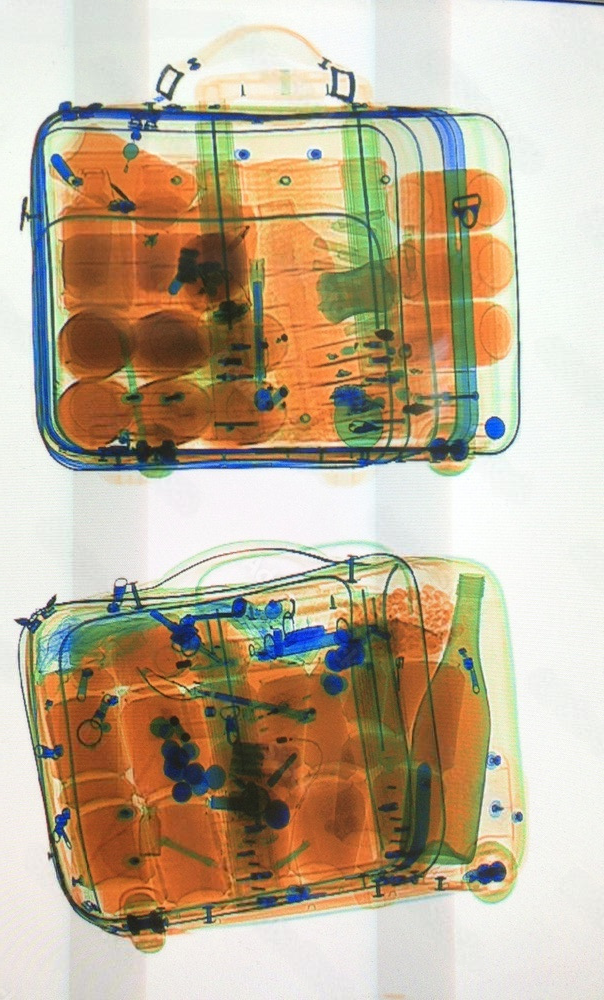

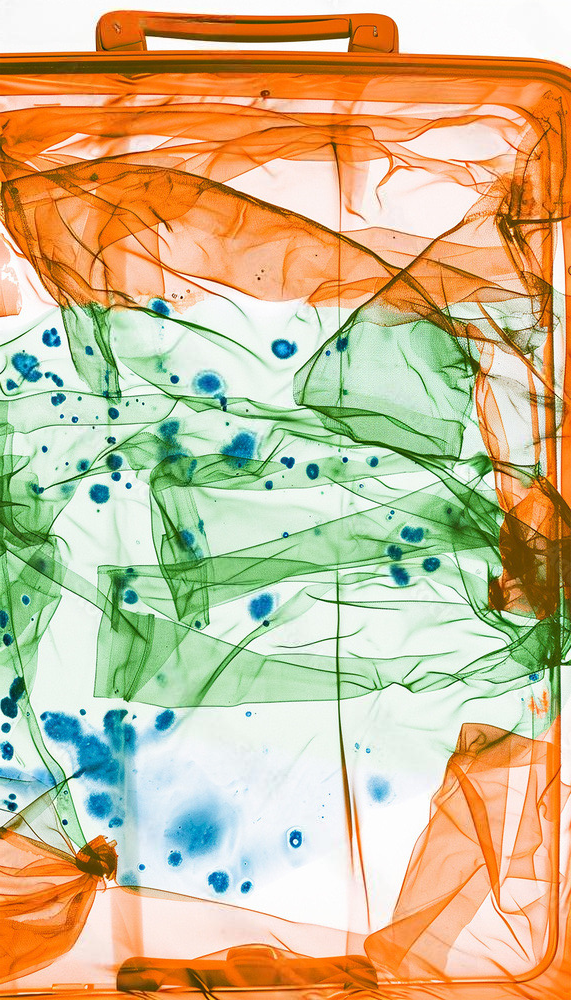

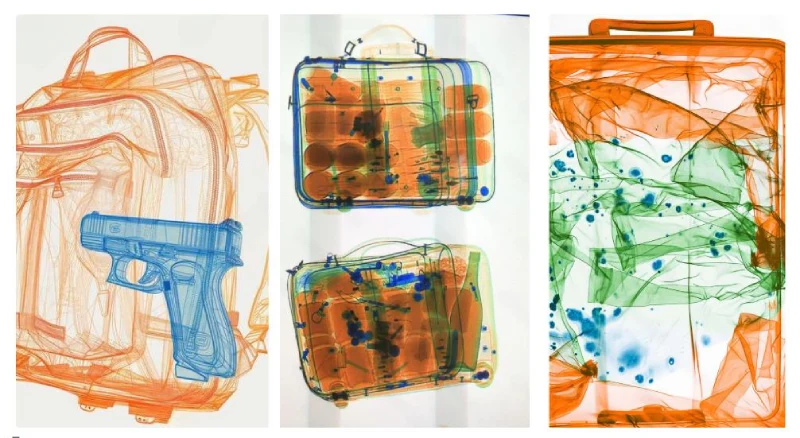

Далее программное обеспечение, как правило, «раскрашивает» изображение в зависимости от степени поглощения, что позволяет разделить содержимое по плотности. В свою очередь, такое разделение по цветам позволяет определить принадлежность того или иного предмета к определенной группе веществ – органика, к которой относится, в частности, взрывчатка, наркотики, соли металлов и легкие металлы, тяжелые металлы и т.д. Единственная проекция позволит разделить содержимое по плотности, но может совершенно не отразить его форму (излучение, направленное, например, вдоль ствола пистолета, спроецирует его на матрицу простым прямоугольником с закругленными углами). Поэтому, современные интроскопы оперируют, как минимум, двумя проекциями от установленных в разных плоскостях излучателей, формируя итоговое изображения после программной обработки всех проекций, что позволяет получить четкий контур предмета.

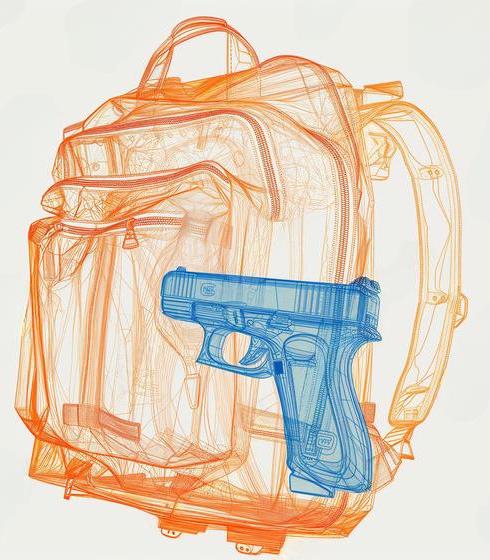

Более того, распознавание опасных предметов нередко в современных интроскопов производится автоматически программным обеспечением.
Далее программное обеспечение, как правило, «раскрашивает» изображение в зависимости от степени поглощения, что позволяет разделить содержимое по плотности. В свою очередь, такое разделение по цветам позволяет определить принадлежность того или иного предмета к определенной группе веществ – органика, к которой относится, в частности, взрывчатка, наркотики, соли металлов и легкие металлы, тяжелые металлы и т.д. Единственная проекция позволит разделить содержимое по плотности, но может совершенно не отразить его форму (излучение, направленное, например, вдоль ствола пистолета, спроецирует его на матрицу простым прямоугольником с закругленными углами). Поэтому, современные интроскопы оперируют, как минимум, двумя проекциями от установленных в разных плоскостях излучателей, формируя итоговое изображения после программной обработки всех проекций, что позволяет получить четкий контур предмета.
Более того, распознавание опасных предметов нередко в современных интроскопов производится автоматически программным обеспечением.
Рентгеновское излучение имеет электромагнитную природу, возникает при резком торможении быстрых электронов в рентгеновской трубке (излучателе). Излучатель сам по себе не содержит радиоактивных веществ и не создает их в облучаемых предметах. Никакого накопления радиации в самой установке или в исследуемом багаже не происходит. Излучение возникает только после подачи питания на излучатель и полностью прекращается при его отключении.
Тем не менее, представляет собой ионизирующее излучение, представляющее опасность для живых организмов и человека в первую очередь. А потому все вопросы установки, монтажа, эксплуатации и обслуживания жестко регламентируются санитарно-эпидемиологическими требованиями, обязательными к исполнению всеми лицами, деятельность которых связана с использованием источников ионизирующего излучения (ИИИ).
Санитарные Правила и Нормативы - СанПиН 2.6.1.2748-10 - регулируют требования радиационной безопасности при работе с источниками ионизирующего излучения. В частности:
Тем не менее, представляет собой ионизирующее излучение, представляющее опасность для живых организмов и человека в первую очередь. А потому все вопросы установки, монтажа, эксплуатации и обслуживания жестко регламентируются санитарно-эпидемиологическими требованиями, обязательными к исполнению всеми лицами, деятельность которых связана с использованием источников ионизирующего излучения (ИИИ).
Санитарные Правила и Нормативы - СанПиН 2.6.1.2748-10 - регулируют требования радиационной безопасности при работе с источниками ионизирующего излучения. В частности:
- Оборудование освобождается от радиационного контроля и учета, если доза в любой области на расстоянии 10 см от внешней поверхности не превышает 1,0 мкЗв/час (микроЗиверт в час)
- Интроскоп должен использовать не более 3,0 мкЗв/час на расстоянии 10 см от внешних поверхностей при любых режимах эксплуатации.
- Обязательное наличие технической документации, в которой должно быть указано максимальное значение мощности рентгеновского излучения и правила радиационной защиты.
- Оборудование должно иметь защитные блокировки, обеспечивающие безопасность эксплуатации.
- Размещение оборудования должно обеспечивать возможность проводить диагностику и ремонтные работы на месте эксплуатации.
- Обязательно наличие световой сигнализации, обозначающей включение рентгеновского излучения, а также блокировка работы при нарушении целостности защитных экранов.
- Автоматическое отключение электропитания в случае чрезмерных нагрузок и каких-либо неисправностей.
Гарантом законности и безопасности применения рентгеновской досмотровой установки на конкретном объекте является проект размещения. Поэтому наличие проекта ОБЯЗАТЕЛЬНО! Ответственность за его разработку целиком лежит на заказчике, а не на поставщике или монтажнике оборудования.
Проект в обязательном порядке должен содержать:
- Исследование критериев потребностей со стороны заказчика для уточнения функциональных возможностей к интроскопу – габариты оборудования, интенсивность потока, необходимая пропускная способность, удобство для посетителей и оператора, доступ для технического обслуживания.
- Функциональное назначение здания - для каких целей предназначено оборудование и где планируется его установка.
- Сведения о прилегающих помещениях для планирования размещения оборудования и обеспечения к нему свободного доступа.
- План отделки с учетом используемых материалов для определения соответствия санитарно-эпидемиологическим нормам и требованиям радиационной безопасности.
- Технический чертеж помещения с указанием всех размеров, типа системы отопления, освещения, вентиляции, кондиционирования для оптимального размещения оборудования с точки зрения его бесперебойной и эффективной работы.
- Схематическое планирование расположения всех объектов внутри конкретного помещения для эффективного использования пространства, обеспечив удобство эксплуатации интроскопа.
- Выполнение расчетов безопасности эксплуатации оборудования и проведение испытаний, касающихся защиты персонала и окружающей среды.
- Весь пакет технической документации на интроскоп: паспорт, инструкция по эксплуатации, чертежи и спецификация для установки.
Компания «АЛТИ ГРУПП» предлагает весь комплекс услуг «под ключ», освобождая заказчика от хлопот не только технического, но и юридического характера, обеспечив полное соответствие вопросов безопасности всем необходимым нормативным документам.
Выбор интроскопа
Выбор интроскопа начинается с четкого определения места и цели его установки. Если, например, оборудование устанавливается в вестибюле метро, конвейерная лента в этом случае не предусматривается. Для таких объектов, как аэропорты и вокзалы, наличие конвейерной ленты обязательно. Размеры самой камеры должны обеспечивать размещение в ней любого возможного объекта досмотра. Для объектов транспорта это любой возможный размер багажа, а для таможенных терминалов понадобится камера, способная вместить в себя грузовой контейнер целиком.
Далее следует определить, какому стандарту должен соответствовать интроскоп. Существуют свои нормативные требования, прописанные в таких стандартах, для различных категорий объектов – промышленных предприятий, объектов транспортной инфраструктуры, спортивно-массовых мероприятий, образовательных и культурных учреждений и т.п. Необходимо в соответствии с нормативными требованиями, прописанными в подобных стандартах, подобрать соответствующее по своим характеристикам оборудование. Для каждой модели интроскопа напрямую прописано в сопроводительной технической документации, каким стандартам оно соответствует.
В целом технические характеристики оборудования, требования по его монтажу и эксплуатации, обязательные требования безопасности в зависимости от категории объекта оснащения регламентируются:
В качестве очень важного и обязательного фактора выбора следует рассматривать и уровень предоставляемой производителем/поставщиком технической поддержки, заключающейся в регулярной плановой проверке работоспособности оборудования, его диагностики, поставке и замене расходных материалов, проведении всех видов ремонтных работ в кратчайшие сроки. Режим техподдержки должен полностью совпадать с режимом эксплуатации оборудования.
Далее следует определить, какому стандарту должен соответствовать интроскоп. Существуют свои нормативные требования, прописанные в таких стандартах, для различных категорий объектов – промышленных предприятий, объектов транспортной инфраструктуры, спортивно-массовых мероприятий, образовательных и культурных учреждений и т.п. Необходимо в соответствии с нормативными требованиями, прописанными в подобных стандартах, подобрать соответствующее по своим характеристикам оборудование. Для каждой модели интроскопа напрямую прописано в сопроводительной технической документации, каким стандартам оно соответствует.
В целом технические характеристики оборудования, требования по его монтажу и эксплуатации, обязательные требования безопасности в зависимости от категории объекта оснащения регламентируются:
- Приказом МВД РФ от 17 ноября 2015 г. № 1092 «Об утверждении требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности».
- Постановлением Правительства РФ от 26 сентября 2016 г. № 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности».
- Постановлением Правительства РФ от 2 августа 2019 г. № 1006 «Об утверждении требований к антитеррористической защищённости объектов (территорий) Министерства Просвещения Российской Федерации и объектов (территорий), относящихся к сфере деятельности Министерства Просвещения Российской Федерации, и формы паспорта безопасности этих объектов (территорий)».
- Разрешающая способность. Чем она выше, тем проще визуально на экране идентифицировать обнаруженный предмет.
- Скорость сканирования, которая должна соответствовать величине людского потока в месте контроля, исключая заторы при заданном уровне обеспечения безопасности (выборочный контроль, контроль крупногабаритных сумок, тотальный контроль и т.п.).
- Габариты или мобильность. Габариты камеры должны вмещать любой возможный вариант досматриваемого объекта. С другой стороны, соотноситься с объемом помещения, в котором устанавливается интроскоп, не создавая трудностей для прохода, обеспечивая доступ для обслуживания и ремонта. Если стоит задача отдельного выборочного контроля малогабаритных объектов, может быть целесообразным использование мобильных интроскопов.
- Возможность интеграция с другими техническими системами безопасности, такими, как СКУД и видеонаблюдение, если это необходимо.
- Программное обеспечение. На настоящий момент приоритет имеет российское программное обеспечение, включенное в реестр российского ПО (МИНЦИФРЫ).
В качестве очень важного и обязательного фактора выбора следует рассматривать и уровень предоставляемой производителем/поставщиком технической поддержки, заключающейся в регулярной плановой проверке работоспособности оборудования, его диагностики, поставке и замене расходных материалов, проведении всех видов ремонтных работ в кратчайшие сроки. Режим техподдержки должен полностью совпадать с режимом эксплуатации оборудования.
Кроме того, при выборе подходящего устройства нужно учитывать допустимую рабочую температуру и уровень влажности, разрешенную массу исследуемого объекта, а также какое количество изображений, которое оборудование способно сохранить в высоком качестве, ведь это позволит эффективно архивировать результаты досмотров для последующего анализирования, использования в целях безопасности.
Обязательные основные моменты монтажа оборудования и пуско-наладочных работ
Монтаж оборудования осуществляется в строгом соответствии с проектом размещения и инструкцией производителя с соблюдением требований эксплуатации – температурного рабочего диапазона и влажности. Нагрузка на перекрытия и настил не должна превышать допустимую.
Включение оборудования производится с обязательной проверкой:
Настройка оборудования под рабочие характеристики - калибровка монитора для достижения максимально четкого и яркого изображения, а также тестирование всех функций, включая сканирование, обработку изображения, архивирование данных.
Подготовка отчета о проделанной работе. Отчет подтверждает полноту и качество проведенных пусконаладочных работ, включая проверку соответствия оборудования проектным требованиям и стандартам безопасности. В отчете могут быть указаны выявленные в ходе пусконаладочных работ проблемы и способы их решения для исключения подобных неполадок в будущем.
К эксплуатации интроскопов допускается только персонал, прошедший обучение. Поэтому, помимо техподдержки инсталлятор или производитель/поставщик должны организовать такое обучение для всего персонала, который будет допущен к работе.
Сотрудники, работающие с интроскопом, должны понимать, как воздействует источник излучения на живые организмы, оборудование, окружающую среду, своевременно принимать меры по снижению профессиональных рисков, должны знать правила эксплуатации оборудования, включая его запуск в работу, выключение, настройку параметров сканирования, а также проводить регулярные дозиметрические измерения.
Включение оборудования производится с обязательной проверкой:
- работы ленты транспортера,
- световой индикации и сигнализации,
- работы кнопки управления,
- аварийной блокировки.
Настройка оборудования под рабочие характеристики - калибровка монитора для достижения максимально четкого и яркого изображения, а также тестирование всех функций, включая сканирование, обработку изображения, архивирование данных.
Подготовка отчета о проделанной работе. Отчет подтверждает полноту и качество проведенных пусконаладочных работ, включая проверку соответствия оборудования проектным требованиям и стандартам безопасности. В отчете могут быть указаны выявленные в ходе пусконаладочных работ проблемы и способы их решения для исключения подобных неполадок в будущем.
К эксплуатации интроскопов допускается только персонал, прошедший обучение. Поэтому, помимо техподдержки инсталлятор или производитель/поставщик должны организовать такое обучение для всего персонала, который будет допущен к работе.
Сотрудники, работающие с интроскопом, должны понимать, как воздействует источник излучения на живые организмы, оборудование, окружающую среду, своевременно принимать меры по снижению профессиональных рисков, должны знать правила эксплуатации оборудования, включая его запуск в работу, выключение, настройку параметров сканирования, а также проводить регулярные дозиметрические измерения.

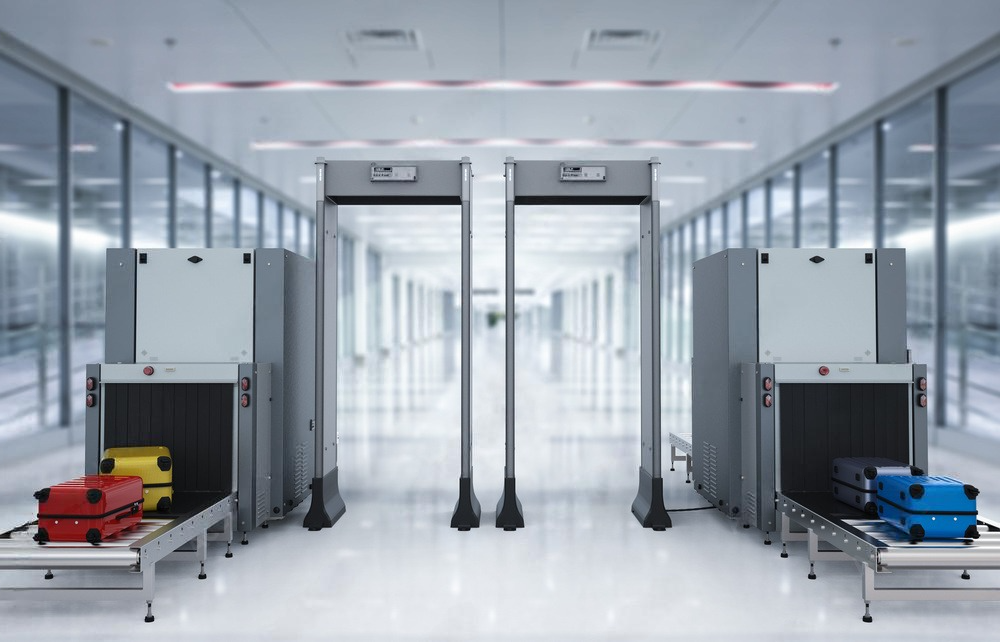

Установка интроскопа для досмотра багажа в аэропорту, в метро, на вокзалах и иных объектах поможет повысить уровень безопасности, при этом совершенно не нарушит права человека на конфиденциальность. Поэтому такое оборудование пользуется такой большой популярностью.
Требования к эксплуатации и установке интроскопа
Рентгенотелевизионное оборудование должно отвечать следующим требованиям:
- Высокая точность и надежность применения. Интроскоп должен обеспечивать точное обнаружение запрещенных веществ, предметов, ведь от этого напрямую зависит безопасность общественного объекта.
- Соответствие законодательным требованиям. Оборудование должно соответствовать закону №16-ФЗ от 09.02.2007. Применение интроскопа является обязательным условием для обеспечения безопасности на транспортных объектах, таких как аэропорты, железнодорожные станции, морские порты и в прочих местах массового скопления людей.
- Соблюдение правил эксплуатации. Они заключаются в использовании защитной одежды, поддержании безопасного расстояния от источника излучения, регулярном обслуживании, калибровке, а также в обучении персонала и строгого следования инструкции. Кроме того, важно проводить регулярный мониторинг дозы рентгеновского излучения и обновлять знания безопасности при работе с оборудованием.
- Получение санитарно-гигиенического заключения. Все рентгенотелевизионные установки, разрешенные к эксплуатации на территории России, должны иметь санитарно-гигиеническое заключение установленного образца, а мощность дозы излучения — не превышать допустимой нормы.
- Работы по установке и введению в эксплуатацию оборудования должны проводить только те организации, которые имеют соответствующие полномочия от Роспотребнадзора.
- Обучение персонала. Сотрудники, которые будут работать с эндоскопом, должны пройти обучение по вопросам безопасности и эксплуатации оборудования, использовать индивидуальные дозиметры для контролирования полученной дозы.
Подводя итог
Поскольку интроскоп использует в работе источник ионизирующего излучения, все требования, касающиеся радиационной безопасности, правил транспортировки, установки, проведения пусконаладочных работ жестко регламентированы на государственном уровне, а специалисты, осуществляющие такие работы, должны иметь соответствующую квалификацию и опыт.
Также стоит отметить, что оборудование не оказывает негативного воздействия на фото-, видеопленку, электронные устройства (телефоны, планшеты, ноутбуки). Рентгеновские лучи не осуществляют радиоактивного воздействия, поэтому без проблем могут использоваться в местах массового скопления людей, так как интроскоп не несет никакого вреда.
Интроскоп необходим для обеспечения эффективного досмотра, повышения уровня безопасности. Рентгенотелевизионная установка позволяет с максимальной степенью точности обнаружить запрещенные объекты, вещества, что делает ее незаменимой в борьбе с терроризмом, незаконным оборотом оружия, наркотиков. Современные технологии используют алгоритмы распознавания угроз, тем самым помогают вовремя отреагировать на опасные ситуации. При этом обеспечена безопасность эксплуатации оборудования благодаря применению рентгеновского излучения малой дозы, не выходящего за пределы корпуса, что делает его абсолютно безвредным для досмотра предметов и людей. А высокая пропускная способность и быстрота сканирования делает интроскоп конвейерного типа эффективным инструментом в условиях интенсивного потока багажа и грузов. Поэтому целесообразно устанавливать РТУ не только на вокзалах, станциях метро, в аэропортах, но и на крупных предприятиях, в учебных заведениях, больницах и на прочих объектах.
Также стоит отметить, что оборудование не оказывает негативного воздействия на фото-, видеопленку, электронные устройства (телефоны, планшеты, ноутбуки). Рентгеновские лучи не осуществляют радиоактивного воздействия, поэтому без проблем могут использоваться в местах массового скопления людей, так как интроскоп не несет никакого вреда.
Интроскоп необходим для обеспечения эффективного досмотра, повышения уровня безопасности. Рентгенотелевизионная установка позволяет с максимальной степенью точности обнаружить запрещенные объекты, вещества, что делает ее незаменимой в борьбе с терроризмом, незаконным оборотом оружия, наркотиков. Современные технологии используют алгоритмы распознавания угроз, тем самым помогают вовремя отреагировать на опасные ситуации. При этом обеспечена безопасность эксплуатации оборудования благодаря применению рентгеновского излучения малой дозы, не выходящего за пределы корпуса, что делает его абсолютно безвредным для досмотра предметов и людей. А высокая пропускная способность и быстрота сканирования делает интроскоп конвейерного типа эффективным инструментом в условиях интенсивного потока багажа и грузов. Поэтому целесообразно устанавливать РТУ не только на вокзалах, станциях метро, в аэропортах, но и на крупных предприятиях, в учебных заведениях, больницах и на прочих объектах.
Компания «АЛТИ ГРУПП» предлагает большой выбор интроскопов, поможет подготовить всю необходимую документацию, получить разрешения, лицензию, обеспечит профессиональный монтаж, техническое обслуживание и обучение персонала, что даст заказчику уверенность в безопасности и должной эффективности работы интроскопа, а также в его соответствии всем установленным законодательным требованиям.
